Technische Spezifikationen
|
Parameter |
Spezifikation |
|---|---|
|
Standards |
DIN 6796, DIN EN 16983 Reihe A, B, C |
|
DIN 6796 Nenngröße |
M2–M30 |
|
DIN 6796 Innendurchmesser (d1) |
2,2–31 mm |
|
DIN 6796 Außendurchmesser (d2) |
5–70 mm |
|
DIN 6796 Dicke (n) |
0,4–7 mm |
|
DIN EN 16983 Reihe A |
Außendurchmesser: 8–250 mm; Dicke: 0,4–14 mm |
|
DIN EN 16983 Reihe B |
Außendurchmesser: 8–250 mm; Dicke: 0,3–10 mm |
|
DIN EN 16983 Reihe C |
Außendurchmesser: 8–250 mm; Dicke: 0,2–7 mm |
|
Material |
Gemäß Kundenanforderungen und geltenden Spezifikationen |
|
Belastung und Durchbiegung |
Nach Norm, Größe und Serie |

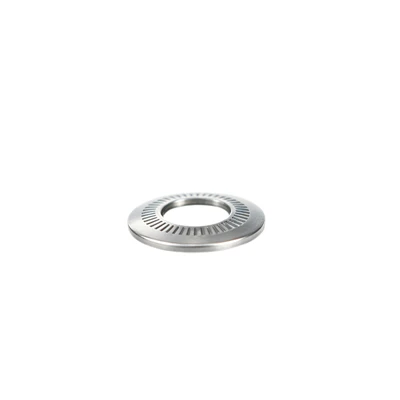

Hauptvorteile von konischen Federringen
Konische Federringe verfügen über ein kegelförmiges Profil, das bei axialer Kompression für eine elastische Durchbiegung sorgt. Ihr Design unterstützt ein kontrolliertes Klemmverhalten in Schraubverbindungen, wobei die Leistung von der Unterlegscheibengeometrie, den Materialeigenschaften und den Einbaubedingungen abhängt.
- Elastischer Ausgleich der Gelenkbewegung
Das konische Profil sorgt für einen axialen Federweg, um kleine Dimensionsänderungen und Gelenksetzungen auszugleichen und dabei zu helfen, die Klemmkraft innerhalb des vorgesehenen Arbeitsbereichs aufrechtzuerhalten.
- Definierte Last-Durchbiegungs-Kennlinien
Diese Unterlegscheiben sind in verschiedenen standardisierten Abmessungen und Ausführungen erhältlich und können entsprechend den spezifischen Belastungs- und Durchbiegungsanforderungen für die Schraubverbindung ausgewählt werden.
- Kompaktes Axialfederdesign
Die scheibenförmige Struktur sorgt für Federwirkung auf relativ kleinem axialem Raum und eignet sich daher für Baugruppen, bei denen die Einbauhöhe und der verfügbare Platz begrenzt sind.
Installationsausrichtung und Sitzfläche
Installationsausrichtung
Installieren Sie die konische Unterlegscheibe in der in der technischen Zeichnung oder Montageanleitung angegebenen Ausrichtung. Die Konusrichtung bestimmt, wie die Unterlegscheibe an angrenzenden Bauteilen anliegt und wie sie sich unter Druck verformt.
Kompatibilität der Sitzflächen
Stellen Sie sicher, dass die Kontaktflächen ausreichend flach, sauber und frei von Graten oder Rückständen sind. Ungleichmäßiger Kontakt kann örtliche Spannungen verursachen und das Last-Durchbiegungsverhalten der Unterlegscheibe beeinträchtigen.
Verfügbarer Komprimierungsraum
Lassen Sie ausreichend axialen Spielraum, damit sich die Unterlegscheibe innerhalb ihres angegebenen Arbeitsbereichs durchbiegen kann. Vermeiden Sie unbeabsichtigtes Abflachen oder Komprimieren über die Designgrenzen hinaus.
Montagespezifikation
Bestätigen Sie vor der Installation die Abmessungen der Unterlegscheibe, die Schraubengröße, die Auflagefläche und die erforderlichen Klemmbedingungen. Befolgen Sie für Produkte der Serien A, B und C nach DIN 6796 und DIN EN 16983 die geltenden Produktspezifikationen, anstatt davon auszugehen, dass für alle Designs die gleichen Installationsanforderungen gelten.
FAQ
Was ist der Unterschied zwischen Kegelscheiben DIN 6796 und DIN EN 16983?
Diese Standards decken unterschiedliche Produktspezifikationen und Designanforderungen ab. Käufer sollten die angegebenen Abmessungen, die Scheibengeometrie und die mechanische Leistung vergleichen, anstatt einen Ersatz nur anhand des Nenndurchmessers auszuwählen.
Können konische Federringe mit hochfesten Schrauben verwendet werden?
Sie können verwendet werden, wenn Belastbarkeit, Abmessungen, Materialeigenschaften und Kompressionsbereich der Unterlegscheibe mit der Schraubverbindung kompatibel sind. Die Unterlegscheibe sollte entsprechend der Konstruktion der Baugruppe ausgewählt werden und nicht nur nach der Schraubenfestigkeitsklasse.
Kann ich Muster anfordern, bevor ich eine Großbestellung aufgeben?
Die Verfügbarkeit von Mustern kann je nach erforderlichem Standard, Größe und Produktionsbedingungen bestätigt werden. Käufer können Muster verwenden, um die Maßkompatibilität zu überprüfen und Montageversuche durchzuführen, bevor sie die Serienproduktion genehmigen.
